Senin, 14 Januari 2019
readmore
Konfigurasi R1
Pertama, kita akan setting terlebih dahulu untuk R1 yang terhubung ke Video Server. Pilih pada menu Routing --> PIM --> Interfaces --> add . Pilih Interface yg mengarah ke R2.

Langkah berikutnya masih mengkonfigurasi R1 adalah menentukan RP  Pilih pada tab RP --> add.


Konfigurasi R2
Ulangi kedua langkah konfigurasi R1 tersebut di R2. Pertama tambahkan interface PIM dengan interface yg ke arah R1, sesuaikan dengan topologi.

Selanjutnya tambahkan PIM RP, arahkan ke IP R1 serta definisikan IP Group Multicast.

Jaringan Multicast kini sudah terbangun, langkah selanjutnya lakukan streaming video dari server yang nantinya akan diakses oleh client yang berada di bawah R2.
Stream Video Server
Sering disebut juga sebagai Multicast Sender. Dalam percobaan ini digunakan aplikasi VLC untuk melakukan stream video ke jaringan Multicast. Spesifikasi streaming yang kami gunakan adalah sebagai berikut :
  • Video .flv
  • Metode RTP/MPEG Transport Stream
  • Destination IP Multicast 224.1.2.3
  • Port multicast 5004
  • Enkapsulasi MP4/MOV
  • Video Codec mempertahankan trek video asal
  • Audio Codec mempertahankan trek audio asal
  • Time-To-Live (TTL) 128
Stream Video Client
Disebut juga stream receiver/client. Pada percobaan ini juga menggunakan VLC pada PC Client. Untuk menangkap stream dari server perlu dilakukan pengaturan berikut

Multicast lebih banyak diterapkan karena traffic yang terjadi pada saat streaming akan lebih kecil dibanding jika menggunakan unicast streaming. Pada percobaan ini saat stream berjalan rata-rata kecepatan transfer data pada interface Router sebesar 1-2Mbps dengan kualitas video 720p. Hasilnya akan berbeda tergantung seberapa besar video atau audio yang dari stream server.

KONFIGURASI MM STREAMING

Posted by Unknown
Tag :
0 Comment
readmore
SETTING VPN PPTP DENGAN WINBOX
pptp-server
pptp-server
pptp-server
Sampai di sini konfigurasi PPTP server sudah siap di gunakan.

KONFIGURASI VPN

Posted by Unknown
Tag :
0 Comment
readmore
Pertama, lakukan format USB Flashdisk agar dapat digunakan oleh Mikrotik. Dapat dilakukan pada menu System-> Store -> Disk.
Jika USB storage baru dipasang terkadang memiliki status invalid, jangan khawatir hal ini bukan berarti USB storage Anda rusak atau tidak dikenali oleh mikrotik, namun Anda perlu format telebih dahulu agar file system dalam USB storage dapat dikenali oleh MikroTik. Selanjutnya, aktifkan SMB Server pada Mikrotik pada dengan mencentang parameter "enabled" pada menu /ip smb,

Selain opsi "Enabled" ada beberapa opsi lain yang bisa ditentukan sesuai dengan kebutuhan network.
  • Domain : Menentukan nama dari workgroup windows
  • Comment : Memberikan informasi berupa text pada folder yang disharing
  • Allow Guest :  Mengijinkan user guest untuk mengakses folder yang dishare.
  • Interface : Opsi untuk menentukan di interface mana service samba akan dijalankan.
Setelah service SMB sudah dijalankan, selanjutnya perlu ditentukan alokasi storage yang akan dishare. Masih di menu SMB, klik tombol "Shares".

Parameter Name bisa ditentukan sesuai kebutuhan. parameter yang cukup penting adalah Directory. Pada parameter ini, kita tentukan folder mana yang akan dapat digunakan oleh service SMB. Max Session bisa ditentukan untuk membatasi jumlah user yang mencoba mengakses directory tersebut dalam waktu bersamaan.
Dan setting terakhir, buat user account yang akan digunakan untuk authentikasi user yang hendak menggunakan sevice SMB. Pada setting SMB, klik tombol User.

Disini admin jaringan bisa menentukan user dan password bagi pengguna service SMB. Parameter Read Only digunakan untuk menentukan priviledge user, apakah diijinkan untuk membaca dan menulis file, atau cukup hanya bisa membaca saja. Setting SMB sudah selesai, sekarang user bisa mencoba mengakses SMB dari komputer masing - masing. Cara untuk mengankses SMB cukup dengan membuka alamat smb://ip-router

Sedikit berbeda jika menggunakan Windows, SMB bisa diakses dengan Windows Explorer dengan mengisikan ip-router di bagian address bar. Akan tetapi bisa juga dengan alamat lengkap seperti pada alamat ketika menggunakan OS selain Windows. Setelah berhasil terkoneksi ke SMB server, user akan diminta login.

Yang perlu diperhatikan ketika kita memutuskan untuk menggunakan fitur ini, maka kita harus menggunakan Router dengan spesifikasi hardware yang cukup besar, sebab kerja router selain manajemen jaringan juga sebagai file server.

KONFIGURASI SMB SERVER

Posted by Unknown
Tag :
0 Comment
readmore

Konfigurasi Web Proxy

Untuk konfigurasi yang pertama kita buka winbonya terlebih dahulu dan kemudian kita masuk pada web proxy di, Ip -> Web Proxy



1. Opsi Enable untuk mengaktifkan web proxy
2. port 8080 arnya nantinya web proxy tersebuat akan berjalan di port 8080 Opsi
3. Cache on disk adalah untuk menyimpan cache yang telah direquest oleh client,jika ini tidak di checklist maka cache akan tersimpan di Ram Mikrotik alhasil jia mikrotik dimatikan cache tersebut akan hilang jadinya kita akan melakukan request lagi.
4.  Max cache size=unlimited artinya ukuran chche conten yang akan disimpan oleh mikrotik itu berapa? atau batasan ukurang cache yang disimpan mikrotik,jika kita pilih unlimited maka tidak ada batasan jadi semua cache akan disimpan.

Dengan setingan diatas mikrotik sudah berfungsi sebagai proxy, tapi belum transparent proxy, jika belum transparent proxy maka kita perlu menambahkan konfigurasi sedikit di browser kita, jika di mozila firefox ikuti langkah berikut,(jika selain mozila menyesuaikan saja.)

1. Buka browser
2. Klik menu pengaturan
3. Kemudian klik menu advance
4. KLik Network (jaringan)
5. Klik setting (pengaturan)
6. Pilih yang konfigurasi secara manual
7. Dikolom http kita isi ip mikrotik
8. sedangkan port kita isi dengan port web proxy yaitu 8080


Setting Transparent Proxy

Cara yang sebelumnya itu kurang efektif, karena jika komputer clientnya banya nantinya kita yang akan repot untuk mengkonfigurasi satu persatu, jika komputer masih kisaran 2-5 tidak masalah jika lebih dari itu maka banyak waktu yang akan terbuan sia-sia, untuk itu ada solusinya yaitu menggunakan tranparen proxy.
Hasilnya setiap client melakukan request ke server  maka client akan dipaksa diarahkan ke port web proxy 8080, cara ini dilakukan dengan bantuan NAT,=, Nat akan digunakan untuk menjadikan mikrotik transparen proxy.


Tab General
chain: dst-nat
Protokol: 6(tcp) (protokol yang digunakan)
Dst-port: 80,8080,3128 (port yang dituju)
In.interface=ether2 (karena request datangnya dari interface ether 2)

Tab action
Action: redirect (akan dialihkan ke port 8080)
To Ports: 8080

KONFIGURASI PROXY SERVER

Posted by Unknown
Tag :
0 Comment
readmore

 Remote Akses Menggunakan Telnet

Hal lain dalam mengakses perangkat MikroTik yaitu menggunakan telnet. Telnet ini sudah terinstall otomatis pada beberapa sistem operasi, contohnya Windows dan Linux. Akan tetapi, untuk menggunakan telnet di Windows kita harus mengaktifkan fitur telnet terlebih dahulu. Berbeda dengan Linux yang sudah terinstall dan aktif dengan otomatis. Untuk mengakses perangkat MikroTik melalui telnet ini kita hanya memerlukan Terminal (untuk Linux) dan Command Prompt (untuk Windows). Adapun software tambahan yang sering digunakan untuk mengakses perangkat melalui telnet yakni PuTTY. Kelemahan mengakses perangkat menggunakan telnet ini adalah kurangnya keamanan karena pengiriman username dan password dengan clear text, sehingga mudah diketahui jika ada yang menyadap jaringan.

Untuk melakukan remote menggunakan telnet anda dapat mengetikkan perintah berikut pada terminal ataupun command prompt.
telnet 120.120.120.120
Keterangan:
  • telnet: menunjukkan bahwa kita akan meremote menggunakan telnet.
  • 120.120.120.120: merupakan ip address pada perangkat Router Mikrotik yang akan saya remote.
Meremote menggunakan telnet

Meremote menggunakan telnet



     Remote Akses Menggunakan SSH

Kita juga bisa mengakses perangkat MikroTik menggunakan SSH. SSH digunakan sebagai pengganti remote login seperti telnet, rsh, dan rlogin. SSH ini sudah terinstall pada beberapa sistem operasi berbasis Linux. Untuk melakukan SSH pada sistem operasi Windows, kita harus menginstall software tambahan yang bernama PuTTY. Keuntungan meremote menggunakan SSH ini ialah lebih aman karena menyediakan koneksi enkripsi antara client dan server sehingga orang yang sedang menyadap jaringan tidak dapat mengakses informasi user dan password.

Untuk melakukan remote menggunakan SSH kali ini saya menggunakan sistem operasi berbasis Linux. Dalam melakukan remote menggunakan SSH sebenarnya hampir sama seperti telnet, hanya ada penambahan command saja. Untuk melakukan remote menggunakan SSH anda dapat mengetikkan perintah berikut pada terminal.
ssh admin@120.120.120.120
Keterangan:
  • ssh: menunjukkan bahwa kita akan meremote menggunakan ssh.
  • admin: merupakan username perangkat yang ingin kita remote.
  • 120.120.120.120: merupakan ip address pada perangkat Router Mikrotik yang akan saya remote.
Meremote menggunakan ssh
Muncul pemberitahuan The authentication........ Kemudian pilih ketik yes untuk memulai remote akses.
Meremote menggunakan ssh

Note "Untuk sistem operasi Windows anda dapat menggunakan PuTTY untuk melakukan remote menggunakan SSH."

KONFIGURASI REMOTE SERVER

Posted by Unknown
Tag :
0 Comment
readmore

INSTALASI DAN KONFIGURASI WEB MAIL (Squirrelmail) DEBIAN SERVER

Sebelum memulai instalasi Webmail Server, perlu kalian ketahui terlebih dahulu
bahwa Webmail berbeda dengan Mail. Webmail hanyalah merupakan frontend dari Mail. Inti mekanismenya sebenarnya terdapat pada Mail Server, bukan pada Webmail Servernya. Karena tujuan Webmail hanya untuk memudahkan user dalam mengakses Mail Server tersebut. Seperti halnya sebuah Bank, apabila kalian ingin mengirim uang bukankah jauh lebih mudah dan praktis jika kalian mengirim uang melalui ATM daripada harus mengirim uang dari pusat Bank nya langsung? Akan tetapi, tanpa sebuah Bank, ATM tidak akan ada
gunanya, sebaliknya tanpa ATM, Bank tetap akan dapat berfungsi dengan normal. Begitu pula dengan Mail dan Webmail, tanpa adanya Mail Server, Webmail Server tidak akan ada gunanya. Akan tetapi jika Mail Server tanpa Webmail Server, Mail Server tersebut tetap dapat bekerja sebagaimana biasa. Beberapa contoh Webmail yang terkenal adalah Squirrelmail, Zimbra, dan Roundcube. Squirrelmail saya pilih karena instalasi dan konfigurasinya mudah, aplikasinya ringan, dan tampilannya cukup sederhana. Berikut ini langkah-langkah instalasi squirrelmail.

Langkah-Langkah :
  1. Kita install squirrelmail terlebih dahulu dengan memasukkan perintah :
    #apt-get install squirrelmail
  2. Setelah terintall konfigurasi squirrelmain dan apache2 karena terkait sesama layanan yang berbasis web include konfigurasi squirrel dengan manambahkan baris berikut ke “/etc/apache2/apache2.conf” dengan memasukkan perintah :
    #nano /etc/apache2/apache2.conf
  3. Ini adalah tampilan awalnya.
  4. Lalu tambahkan baris Include "/etc/squirrelmail/apache.conf" di barisan paling bawah Seperti gambar dibawah ini
    Setelah itu keluar dan simpan dengan menekan CTRL+X > Y > Enter
  5. Selanjutnya restart apache nya dengan memasukkan perintah :
    #/etc/init.d/apache2 restart
  6. Lalu bagaimana anda dapat membuka squirrelmail ini melalui webrowser anda harus membuat semacam shortcut atau symbolic dari folder “/usr/share/squirrelmail” ke “/var/www” dengan nama symbolic mail yaitu dengan perintah :
    #ln -s /usr/share/squirrelmail/ /var/www/html/mail
  7. Setelah itu, buka di web browser anda, lalu ketikka URL nya dengan DNSServer/mail atau bisa juga dengan DNSServer/squirrelmail. Tetapi disini saya menggunakan DNS Server/mail.
  8. Ini adalah tampilan login squirrelmail. Masukkan username dan password nya yang telah di buat tadi. Disini saya menggunakan user skanesagu.
  9. Ini adalah tampilan menu squirrelmail.
  10. Setelah terbuka anda dapat mencoba untuk mengirim e-mail dengan login sebagi user yang tadi dibuat yaitu skanesagu dan brigpasda , setelah login silahkan anda klik compose.
  11. Lalu tulis alamat email user brigpasda yaitu brigpasda@smkn1dlg.net (nama user @ DNS Server) lalu anda coba tulis isi email lalu tekan send seperti gambar dibawah ini.
  12. Setelah dikirim, keluar dan ganti akun yang satunya, dengan mengeklik menu Sign Out seperti gambar di bawah ini.
  13. Masukkan username dan password nya, menggunakan username yang satunya. Disini saya menggunakan username brigpasda yang telah saya buat tadi.
  14. Dan disini dapat terlihat bahwa pesan yang telah saya kirim tadi menggunakan username skanesagu sudah masuk atau sudah terkirim ke username brigpasda.
Anda masih ingat dengan konfigurasi dns-server jika dibrowser anda dapat membuka “mail.smkn1dlg.net” tetapi yang muncul sama dengan halaman “smkn1dlg.net” bagaimana anda dapat membuat halaman tersebut mengarah ke squirrelmailnya silahkan anda buat virtualhost saja yang document rootnya mengarah ke “/usr/share/squirrelmail” ikuti saja langkah- langkah cepat seperti gambar berikut.

Langkah-Langkah :
  1. Pindah ke direktori Apache2/sites-available dengan memasukkan perintah :
    #cd /etc/apache2/sites-available/
  2. Lalu kita check isi file dalam direktori ini, dengan memasukkan perintah :
    #ls
  3. Setelah kita mengetahui isi dari direktori tersebut, copy paste kan file default nya (000-default.conf) ke mail.conf dengan memasukkan perintah :
    #cp 000-default.conf mail.conf
  4. Lalu kita edit dengan memasukkan perintah :
    #nano mail.conf
  5. Kemudian kita edit. Edit dan tambahkan ServerName dan ServerAlias nya seperti gambar di bawah ini.
    Setelah di edit keluar dan simpan dengan menekan CTRL+X > Y > Enter
  6. Setelah itu restart apache nya dengan memasukkan perintah :
    #/etc/init.d/apache2 restart
  7. Sekarang kita check. Buka web browser nya, isikan URL nya mail.DNS Server
  8. Dan kita dapat menuju ke squirrelmail menggunakan VirtualHost.

KONFIGURASI WEB MAIL

Posted by Unknown
Tag :
0 Comment
readmore


Rule mail server di belakang mikrotik yang saya jadikan firewall.
Secara logika seperti ini :
1. Di firewall filter forward ->
a. in-interface=WAN dst-address=<ip local mail server> dst port=25 accept
b. src-address=<ip local mailserver> src port=25 dst port=1024-65535 accept
c. src-address=<ip local mailserver> src port=1024-65535 dst port=25 accept
2. firewall nat
a. src nat, src address=<ip local mailserver> to address=<ip publikmu> port=0-65535
b. dst nat dst-port=25 to address=<ip local mailserver> port=25 in-interface=WAN
Rule ini so far berjalan dengan baik di clientku.
semoga bisa membantu.

KONFIGURASI EMAIL SERVER

Posted by Unknown
Tag :
0 Comment
readmore
1.      Langkah Pertama dalam Setting FTPpada Mikrotik adalah Klik IP pada menu tampilan winbox Kemudian Pilih IP Addres untuk mengatur alamat IP padaEther 2 sampai Ether 5 sedangkanEther 1 sebagai Client yaitu mendapatkan IP Secara DHCP.
Gambar 1 Setting IP pada IP Adress .

2.      Langkah Kedua setelah sudah mengatur alamat IP pada IP Address maka selanjutnya Klik IP lalu pilih DHCP Client untuk mengatur Alamat IP pada Client Secara DHCP atau otomatis.
 Gambar 2  Setting IP pada DHCP Client .
3.      Langkah Ketiga setelah sudah mengatur alamat IP pada DHCP Client  selanjutnya kita Klik IP kemudian pilih DHCP Server untuk mengatur Alamat IP pada setiap Server dimulai dari Ether 2 sampaiEther 5 secara DHCP atau otomatis.
  Gambar 3  Setting IP pada DHCP Server .

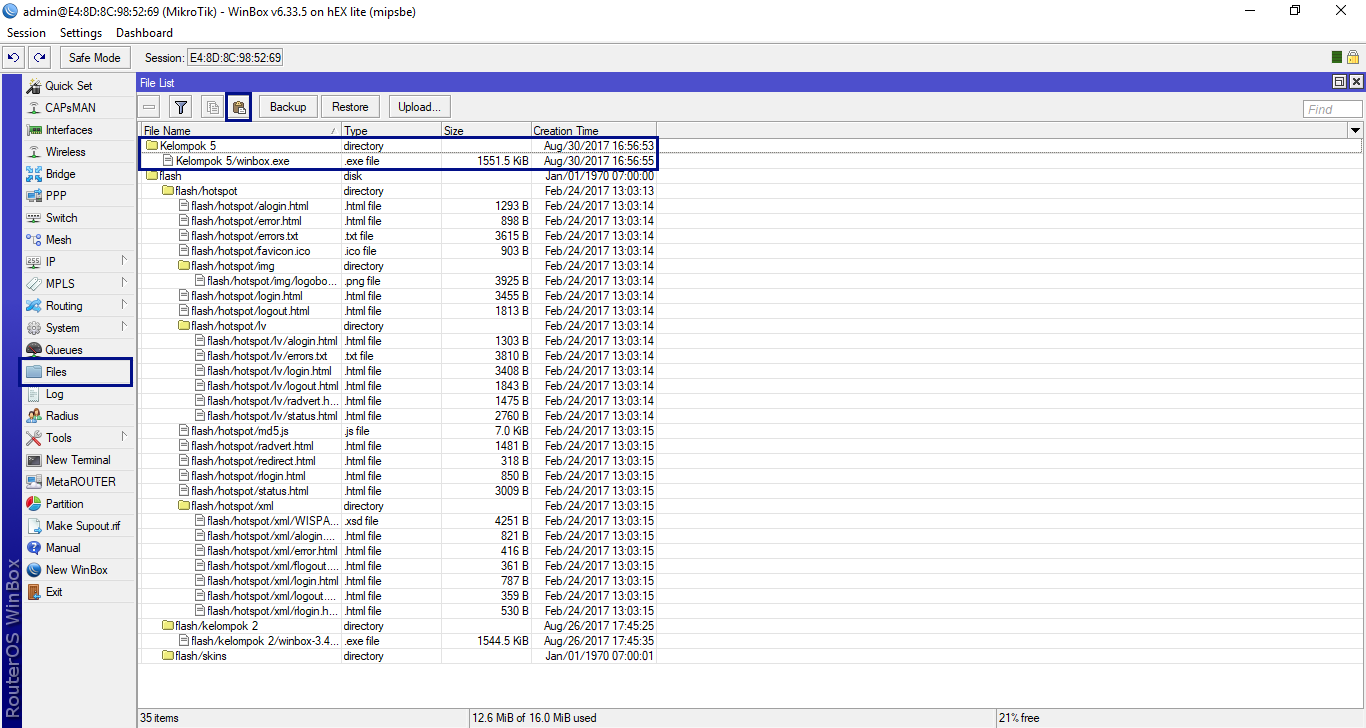

4.      Langkah Keempat setelah sudah mengatur alamat IP secara DHCP kemudian Klik File pada menu tampilan winbox untuk Upload File yang di Copy dari Windows Explorer dan Jika sudah berhasil maka File akan muncul seperti gambar dibawah ini.
  Gambar 4  Upload File Pada Mikrotik .
5.      Langkah Kelima setelah Meng-upload File pada komputer server maka kita akan melihat pada komputer Client dengan membuka web Browserkemudian masukan IP Servernya pada bagian atas web browser.
 Gambar 5  Buka Web Browser .
6.      Langkah Keenam setelah memasukkan Alamat IP servernya maka akan muncul tampilan “ Diperlukan Otentikasi “ Ketik admin pada bagian nama pengguna sedangkan Password tidak perlu di isi lalu langsung Klik Login.
 Gambar 6 Admin Login FTP .
7.      Dan Langkah Terakhir adalah setelah Login pada Komputer Client maka kita akan melihat file yang di Upload dari komputer Server kemudian Donwload file tersebut pada komputer Client.
 Gambar 7  Donwload File .

KONFIGURASI FTP

Posted by Unknown
Tag :
